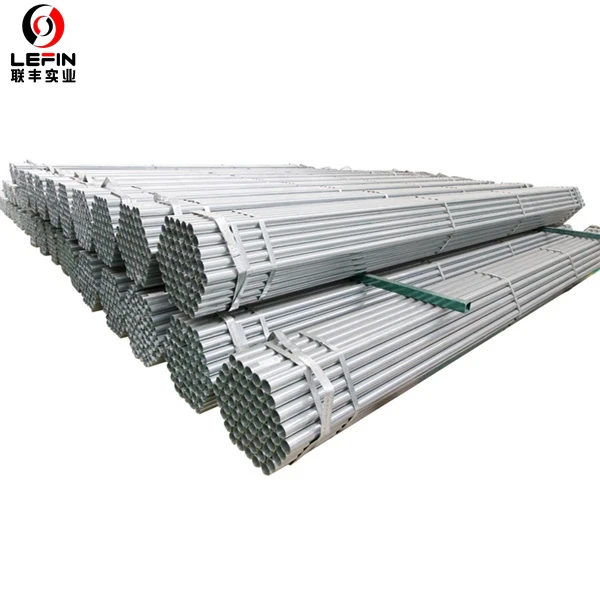

JIS G3452 Paip BergalvaniDIMENSI, BERAT DAN TOLERANSI DIMENSI PAIP JIS G3452
| JIS G3452 Dimensi, Berat dan Toleransi Dimensi | |||||||
| Diameter Nominal |
O.D. mm |
Toleransi OD |
W.T. mm |
Toleransi WT |
Jisim Unit tidak termasuk Soket kg/m |
||
| A | B | Paip untuk dipotong dalam benang tirus | Paip lain | ||||
| 6 | 1/8 | 10.5 | ±0.5mm | ±0.5mm | 2 |
+Tidak dinyatakan -12.50% |
0.419 |
| 8 | 1/4 | 13.8 | ±0.5mm | ±0.5mm | 2.3 | 0.652 | |
| 10 | 3/8 | 17.3 | ±0.5mm | ±0.5mm | 2.3 | 0.851 | |
| 15 | 1/2 | 21.7 | ±0.5mm | ±0.5mm | 2.8 | 1.31 | |
| 20 | 3/4 | 27.2 | ±0.5mm | ±0.5mm | 2.8 | 1.68 | |
| 25 | 1 | 34 | ±0.5mm | ±0.5mm | 3.2 | 2.43 | |
| 32 | 1 1/4 | 42.7 | ±0.5mm | ±0.5mm | 3.5 | 3.38 | |
| 40 | 1 1/2 | 48.6 | ±0.5mm | ±0.5mm | 3.5 | 3.89 | |
| 50 | 2 | 60.5 | ±0.5mm | ±1% | 3.8 | 5.31 | |
| 65 | 2 1/2 | 76.3 | ±0.7mm | ±1% | 4.2 | 7.47 | |
| 80 | 3 | 89.1 | ±0.8mm | ±1% | 4.2 | 8.79 | |
| 90 | 3 1/2 | 101.6 | ±0.8mm | ±1% | 4.2 | 10.1 | |
| 100 | 4 | 114.3 | ±0.8mm | ±1% | 4.5 | 12.2 | |
| 125 | 5 | 139.8 | ±0.8mm | ±1% | 4.5 | 15 | |
| 150 | 6 | 165.2 | ±0.8mm | ±1.6mm | 5 | 19.8 | |
| 175 | 7 | 190.7 | ±0.9mm | ±1.6mm | 5.3 | 24.2 | |
| 200 | 8 | 216.3 | ±1.0mm | ±0.8% | 5.8 | 30.1 | |
| 225 | 9 | 241.8 | ±1.2mm | ±0.8% | 6.2 | 36 | |
| 250 | 10 | 267.4 | ±1.3mm | ±0.8% | 6.6 | 42.4 | |
| 300 | 12 | 318.5 | ±1.5mm | ±0.8% | 6.9 | 53 | |
| 350 | 14 | 355.6 | – | ±0.8% | 7.9 | 67.7 | |
| 400 | 16 | 406.4 | – | ±0.8% | 7.9 | 77.6 | |
| 450 | 18 | 457.2 | – | ±0.8% | 7.9 | 87.5 | |
| 500 | 20 | 508 | – | ±0.8% | 7.9 | 97.4 | |
TOLERANSI DIMENSI JIS G3452
JIS G3452 Paip Bergalvani Di Luar Diameter Toleransi
| Pengelasan | Diameter Luar b) |
Toleransi pada Diameter Luar c) |
Bahagian yang berkenaan |
| Kelas 1 | Bawah 50mm | ± 0.5mm |
Digunakan apabila tiada spesifikasi. Berkenaan dengan tiub keluli lancar siap panas. |
| 50mm atau Lebih | ± 1% | ||
| Kelas 2 | Bawah 50mm | ± 0.25mm |
Digunakan apabila ada spesifikasi. Tidak berkenaan dengan tiub keluli lancar siap panas. |
| 50mm atau Lebih | ± 0.5% | ||
| Nota | a) Bagi bahagian tempatan seperti bahagian yang dibaiki jika ketebalan dinding boleh disahkan dalam toleransi dalam jadual di bawah, toleransi diameter luar jadual ini tidak perlu digunakan. |
||
| b) Kaedah untuk mengukur diameter luar tiub melebihi 350mm diameter luar boleh ditentukan oleh panjang lilitan. Penukaran bersama diameter luar D dan panjang lilitan l hendaklah mengikut formula berikut: D = l / π Di mana D: diameter luar (mm) l: panjang lilitan (mm) π:3.1416 |
|||
| c) Toleransi pada diameter luar hujung rintangan elektrik yang dikimpal dan automatik tiub keluli dikimpal arka melebihi 35{1}}mm diameter luar hendaklah ±0.5%. |
|||
Sekiranya anda mempunyai sebarang pertanyaan, sila hubungi kami!
Elva
Mob/Wechat/Whatsapp:008615122519420
Email:elvazhao@lefinsteel.com
JIS G3452 Paip Bergalvani Toleransi Ketebalan Dinding
| Pengelasan | Untuk Tiub Keluli Lancar | Untuk Selain daripada Tiub Keluli Lancar | Bahagian yang berkenaan | ||
| Ketebalan dinding | Toleransi Ketebalan Dinding | Ketebalan dinding | Toleransi Ketebalan Dinding | ||
| Kelas 1 | Di bawah 4mm | +0.6mm, -0.5mm | Di bawah 4mm | +0.6mm, -0.5mm |
Digunakan apabila tiada spesifikasi. Berkenaan dengan tiub keluli lancar siap panas. |
| 4mm atau Lebih | +15%, -12.5% | 4mm atau Lebih kepada dan tidak termasuk. 12mm | +15%, -12.5% | ||
| 12mm atau Lebih | +15%, -1.5mm | ||||
| Kelas 2 | Di bawah 3mm | ±0.3mm | Di bawah 3mm | ± 0.3mm |
Digunakan apabila ada spesifikasi. Tidak berkenaan dengan tiub keluli lancar siap panas. |
| 3mm atau Lebih | ±10% | 3mm atau Lebih kepada dan tidak termasuk. 12mm | ±10% | ||
| 12mm atau Lebih | +10%,-1.2mm | ||||
| Nota | a) Toleransi pada ketebalan dinding tiub melebihi 1016.0 mm diameter luar boleh dipersetujui antara pengilang dan pembeli. | ||||
