Pengenalan ringkas

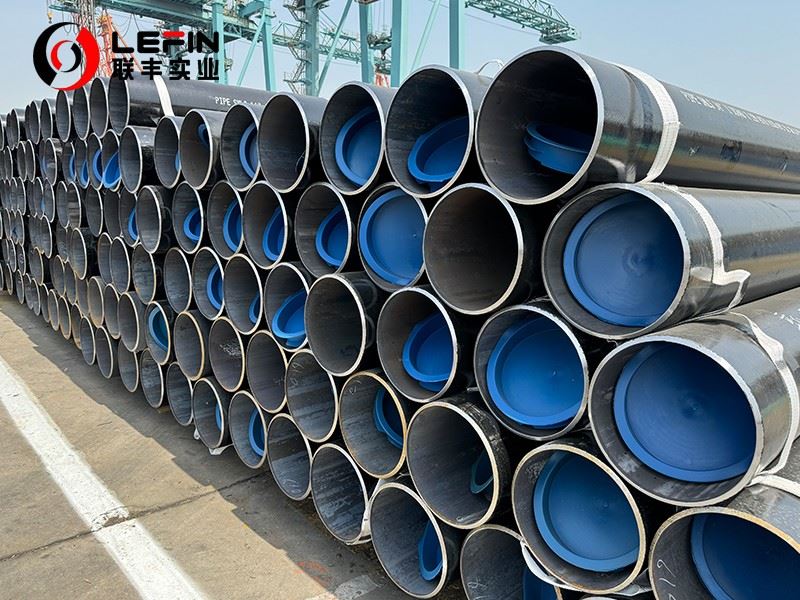

Paip keluli API 5L
Standard: API 5L
Toleransi ketebalan dinding: ±5%
Panjang: biasanya 5.8m, 6m, 12m atau yang diperlukan
Rawatan permukaan: Selesai, lukisan, minyak, galvanzation, 3pe, fbe bersalut ......
1. API 5L Gambaran Keseluruhan Standard
- Formulasi Badan: Institut Petroleum Amerika (API)
- Bidang yang berkenaan: Paip minyak dan gas (darat dan bawah laut), kejuruteraan hidraulik dan pengangkutan bendalir yang lain.
- Versi terkini: Spesifikasi API 5L (versi 2020), Ketua Antarabangsa, China GB/T 9711 sepadan.
2. Jenis paip keluli biasa
Jahitan lurus yang dikimpal paip, LSAW, plat keluli yang dikimpal ke dalam paip. Ketepatan tinggi, sesuai untuk saluran paip tekanan tinggi.
Paip dikimpal lingkaran, SSAW, kimpalan gegelung lingkaran jalur keluli. Kos rendah, diameter besar sesuai.
3. Dimensi dan spesifikasi
- Julat Diameter Luar: 4.25 "(108 mm) hingga 48" (1219 mm)
- Ketebalan dinding: SCH40S hingga SCH160S (standard AS), sepadan dengan standard kebangsaan DN150 hingga DN1200.
- Panjang standard: 12 m (40 kaki) atau atas permintaan.
4. Keperluan pengeluaran utama
- Komposisi Kimia: Kawalan Karbon Bersamaan (CEQ) untuk mengelakkan kelembutan
- Ciri -ciri mekanikal: Kekuatan tegangan (lebih besar daripada atau sama dengan 485 MPa), kekuatan hasil (lebih besar daripada atau sama dengan 370 MPa), kesan ketangguhan.
Standard Ujian:
- Ujian hidraulik (API 5L Seksyen 9)
- Ujian tidak merosakkan (UT/RT/RM)
- Rawatan haba kimpalan (jika perlu)
Komposisi kimia
| Gred | Analisis Komposisi Kimia Paip Keluli PSL2 T kurang daripada atau sama dengan 25mm | ||||
| Cb | SI | Mn | P | S | |
| Paip lancar dan paip dikimpal | |||||
| L245R/BR | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L290R/X42R | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L245N/BN | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L290N/X42N | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L320N/X46N | 0.24 | 0.40 | 1.40 | 0.025 | 0.015 |
| L360N/X52N | 0.24 | 0.45 | 1.40 | 0.025 | 0.015 |
| L390N/X56N | 0.24 | 0.45 | 1.40 | 0.025 | 0.015 |
| L415N/X60N | 0.24f | 0.45 | 1.40f | 0.025 | 0.015 |
| L245Q/BQ | 0.18 | 0.45f | 1.40 | 0.025 | 0.015 |
| L290Q/X42Q | 0.18 | 0.45 | 1.40 | 0.025 | 0.015 |
| L320Q/X46Q | 0.18 | 0.45 | 1.40 | 0.025 | 0.015 |
| L360Q/X52Q | 0.18 | 0.45 | 1.50 | 0.025 | 0.015 |
| L390Q/X56Q | 0.18 | 0.45 | 1.50 | 0.025 | 0.015 |
| L415Q/X60Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 |
| L450Q/X65Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 |
| L485Q/X70Q | 0.18f | 0.45f | 1.80f | 0.025 | 0.015 |
| L555Q/X80Q | 0.18f | 0.45f | 1.90f | 0.025 | 0.015 |
| L625Q/X90Q | 0.16f | 0.45f | 1.90 | 0.020 | 0.010 |
| L690Q/X100Q | 0.16f | 0.45f | 1.90 | 0.020 | 0.010 |
| paip yang dikimpal | |||||
| L245M/BM | 0.22 | 0.45 | 1.20 | 0.025 | 0.015 |
| L290M/X42M | 0.22 | 0.45 | 1.30 | 0.025 | 0.015 |
| L320M/X46M | 0.22 | 0.45 | 1.30 | 0.025 | 0.015 |
| L360M/X52M | 0.22 | 0.45 | 1.40 | 0.025 | 0.015 |
| L390M/X56M | 0.22 | 0.45 | 1.40 | 0.025 | 0.015 |
| L415M/X60M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 |
| L450M/X65M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 |
| L485M/X70M | 0.12f | 0.45f | 1.70f | 0.025 | 0.015 |
| L555M/X80M | 0.12f | 0.45f | 1.85f | 0.025 | 0.015 |
| L625M/X90M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| L690M/X100M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| L830M/X120M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| F.Unless sebaliknya dipersetujui. | |||||
Keperluan fizikal
| Gred | Paip lancar dan paip dikimpal | ||||
| Kekuatan hasil Rt 0, 5 MPA (PSI) |
Kekuatan tegangan Rm MPA (PSI) |
Nisbah hasil Rt 0, 5/rm |
|||
| Min | Maks | Min | Maks | Maks | |
| L245R/BR L245N/BN L245Q/BQ L245M/BM |
245 (35,500) |
450 (65,300) |
415 (60,200) |
655 (95,000) |
0.93 |
| L290R/X42R L290N/X42N L290Q/X42Q L290M/X42M |
290 (42,100) |
495 (71,800) |
415 (60,200) |
0.93 | |
| L320N/X46N L320Q/X46Q L320M/X46M |
320 (46,400) |
525 (76,100) |
435 (63,100) |
655 (95,000) |
0.93 |
| L360N/X52N L360Q/X52Q L360M/X52M |
360 (52,200) |
530 (76,900) |
460 (66,700) |
760 (110,200) |
0.93 |
| L390N/X56N L390Q/X56Q L390M/X56M |
390 (56,600) |
545 (79,000) |
490 (71,100) |
760 (110,200) |
0.93 |
| L415N/X60N L415Q/X60Q L415M/X60M |
415 (60,200) |
565 (81,900) |
520 (75,400) |
760 (110,200) |
0.93 |
| L450Q/X65Q L450M/X65M |
450 (65,300) |
600 (87,000) |
535 (77,600) |
760 (110,200) |
0.93 |
| L485Q/X70Q L485M/X70M |
485 (70,300) |
635 (92,100) |
570 (82,700) |
760 (110,200) |
0.93 |
| L555Q/X80Q L555M/X80M |
555 (80,500) |
705 (102,300) |
625 (90,600) |
825 (119,700) |
0.93 |
| L625M/X90M | 625 (90,600) |
775 (112,400) |
695 (100,800) |
915 (132,700) |
0.95 |
| L625Q/X90Q | 625 (90,600) |
775 (112,400) |
695 (100,800) |
915 (132,700) |
0.97g |
| L690M/X100M | 690b(100,100)b | 840b(121,800)b | 760 (110,200) |
990 (143,600) |
0.97h |
| L690Q/X100Q | 690b(100,100)b | 840b(121,800)b | 760 (110,200) |
990 (143,600) |
0.97h |
| L830M/X120M | 830b(120,400)b | 1050b(152,300)b | 915 (132,700) |
1145 (166,100) |
0.99h |
| b. Untuk gred> l625 atau x9 0, rp0.2 terpakai. | |||||
| g. Nilai yang lebih rendah daripada RT 0. 5/rm boleh ditentukan oleh perjanjian. | |||||
| h. Untuk gred> l625 atau x9 0, rp 0. 2 /rm terpakai. Nilai yang lebih rendah RP0.2 /RM boleh ditentukan oleh perjanjian. | |||||
Aplikasi
Senario aplikasi khusus untuk paip keluli 5L API termasuk:
1. Pembinaan platform minyak luar pesisir
Digunakan dalam pembinaan platform minyak luar pesisir seperti Greece, X70 Steel Gred Straight Sam Lurus Tenggelam Arc Welded Pipe (LSAW) digunakan untuk menyokong struktur platform.
01
2. Sistem saluran paip minyak dan gas jarak jauh
Ia digunakan secara meluas dalam pengangkutan tekanan sederhana dan rendah minyak dan gas asli, yang meliputi persekitaran yang kompleks dari tanah ke dasar laut. Sebagai contoh, gred keluli yang berbeza seperti x42 hingga x80 boleh memenuhi keperluan tekanan dan suhu yang berbeza (contohnya x65 sering digunakan dalam projek LNG).
02
3. Paip tekanan tinggi
Tiub keluli API 5L gred keluli tinggi (contohnya x80) digunakan dalam pengangkutan minyak dan gas tekanan tinggi, seperti saluran paip transcontinental atau pembangunan medan minyak dan gas laut dalam, yang memerlukan ujian yang tidak merosakkan (EG UT/RT) untuk memastikan keselamatan.
03
4. Kejuruteraan Alam Sekitar Khas
- Persekitaran Asid: Keluli tahan sulfur (seperti C110) harus digunakan dan ditandakan dengan akhiran "S".
- Senario suhu rendah: Gred keluli X65/X70 sesuai untuk penghantaran gas di kawasan yang sangat sejuk.
- Perkhidmatan Marin: Paip keluli ditandakan dengan akhiran "O" memenuhi piawaian yang dipertingkatkan API 17D untuk paip platform luar pesisir.
04
5. Talian Paip Perbandaran dan Perindustrian
Sesetengah spesifikasi (seperti J55/N80) juga digunakan dalam bekalan air perbandaran, saluran paip gas dan sistem dandang, tetapi perhatian harus dibayar kepada perbezaan dengan paip keluli struktur.
05
