NZS 1163 BAHAGIAN BERLONGGA

NZS 1163 HOLLOW SECTIONS biasanya merujuk kepada AS/NZS 1163 "Cold-formed Structural Steel Hollow Sections" (standard bersama Australia dan New Zealand), yang merupakan spesifikasi teras untuk pengeluaran, prestasi dan bekalan sejuk-rintangan terbentuk-dikimpal bahagian berongga dan segi empat tepat (SHCHSR) segi empat sama (SHCHSR) rentas-bahagian di New Zealand dan Australia.

Ia digunakan terutamanya dalam struktur umum dan senario kejuruteraan. Berikut memberikan penjelasan terperinci dari aspek definisi, keperluan teras dan aplikasi.


- Intipati:

Dikeluarkan bersama oleh Standards New Zealand dan Australian Standards Authority, versi sah semasa ialah AS/NZS 1163:2016, menggantikan versi sebelumnya 2009/1991.

- Produk Berkenaan:

Sejuk-terbentuk, rintangan-bahagian berongga keluli karbon yang dikimpal, tidak termasuk kimpalan arka terendam, kimpalan lingkaran atau produk membentuk UO; dan terhad kepada keluli struktur selepas lenturan sejuk tanpa rawatan haba berikutnya.

- Jenis Bahagian:

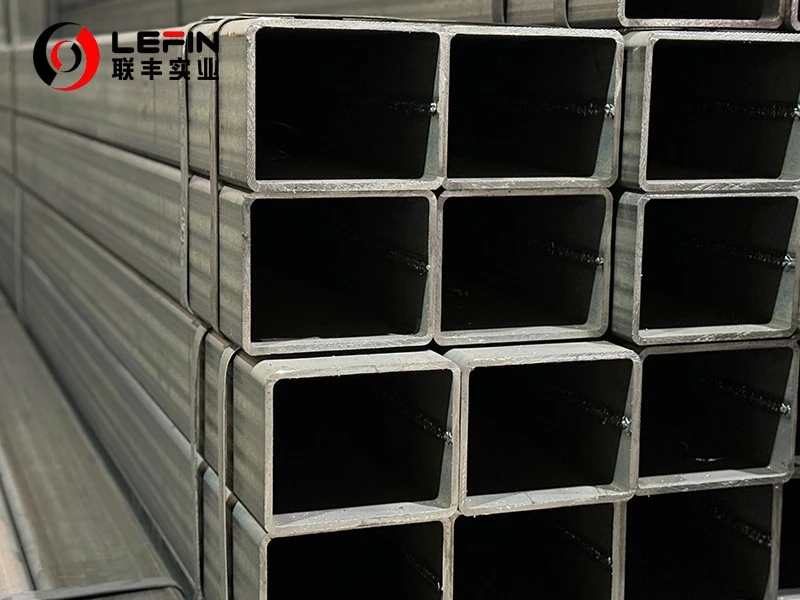

Bahagian berongga bulat (CHS), segi empat sama (SHS), segi empat tepat (RHS), meliputi daripada spesifikasi yang lebih kecil kepada bahagian struktur yang besar.

1. Gred Kekuatan dan Sifat Impak

Piawaian mentakrifkan 3 gred kekuatan, dengan akhiran "L0" menunjukkan keliatan impak 0 darjah yang dijamin. Terdapat 6 gred yang biasa digunakan, seperti berikut:

2. Pembuatan dan Kawalan Kualiti

- Spesifikasi Proses:

Pembentukan lenturan sejuk + kimpalan rintangan. Tentukan dengan jelas keperluan untuk membentuk, mengimpal, dan rawatan permukaan, tidak menekankan rawatan haba berikutnya.

- Petunjuk Utama:

Tetapkan komposisi kimia, toleransi dimensi (diameter luar/panjang tepi, ketebalan dinding), sifat mekanikal (hasil, kekuatan tegangan, pemanjangan), kualiti kimpalan, keliatan hentaman (gred L0) dan kualiti permukaan.

- Pengujian dan Kebolehkesanan:

Mesti menjalani ujian jenis dan kawalan pengeluaran kilang, menyediakan sijil bahan yang lengkap dan dokumen kebolehkesanan.

- Keserasian Sambungan:

Kimpalan hendaklah mematuhi siri AS/NZS 1554, dan pengikat hendaklah merujuk kepada piawaian AS 3990, AS 4100, NZS 3404, dsb.

3. Ciri Bahagian dan Asas Reka Bentuk

- Lampiran D menyediakan dimensi nominal, ciri keratan (luas, momen inersia, modulus keratan) dan berat teori keratan biasa; dimensi yang tidak disenaraikan boleh dikira menggunakan formula dalam Lampiran E.

- Reka bentuk hendaklah berdasarkan piawaian seperti AS 4100 (Struktur Keluli) dan AS/NZS 4600 (Struktur Keluli Terbentuk-Sejuk) untuk memastikan keselamatan struktur.

1. Seni Bina dan Struktur Awam
- Membina bingkai, lajur, rasuk, kekuda, sistem sokongan, terutamanya sesuai untuk struktur keluli berbilang-tingkat dan-besar.

- Infrastruktur seperti jambatan, pagar perbandaran, tiang lampu, tiang tanda trafik, jambatan kekuda paip, dsb.

- Struktur keluli pasang siap, bangunan modular, rak penyimpanan, rumah hijau pertanian, dsb.

2. Aplikasi Mekanikal dan Perindustrian
- Muatkan-komponen galas bagi casis jentera kejuruteraan, bingkai, kaki, boom, dsb.
- Bingkai peralatan dan penyokong paip dalam industri seperti perlombongan, kuasa, rawatan air, dsb.
- Struktur keluli untuk kemudahan hiburan, tempat sukan, rusuk dinding tirai, dsb.

3. Petua Pemilihan dan Penggunaan
- Pilih gred berdasarkan beban: secara amnya C250 untuk beban am-bearing, C350 untuk beban sederhana, C450 untuk beban berat atau tegasan tinggi; Gred L0 lebih disukai untuk-persekitaran suhu rendah.

- Semak dimensi dan kapasiti bekalan: sesetengah spesifikasi mungkin dihadkan oleh kapasiti pengeluaran, dan adalah perlu untuk mengesahkan bekalan pasaran sebelum reka bentuk.

- Kimpalan dan Pencegahan Hakisan: Ikuti piawaian kimpalan yang sepadan dan pakai salutan,-pegalvani celup panas dan langkah-anti kakisan lain mengikut persekitaran.

AS/NZS 1163 ialah spesifikasi teras untuk bahagian berongga dikimpal rintangan sejuk-di rantau Australia dan New Zealand. Dengan mentakrifkan gred, sifat, keperluan pembuatan dan kualiti dengan jelas, ia memastikan keselamatan struktur dan keserasian sambungan, dan digunakan secara meluas dalam bidang seperti pembinaan, jambatan dan jentera. Pemilihan harus berdasarkan beban, persekitaran dan kaedah sambungan untuk memastikan pematuhan dan kebolehpercayaan.
